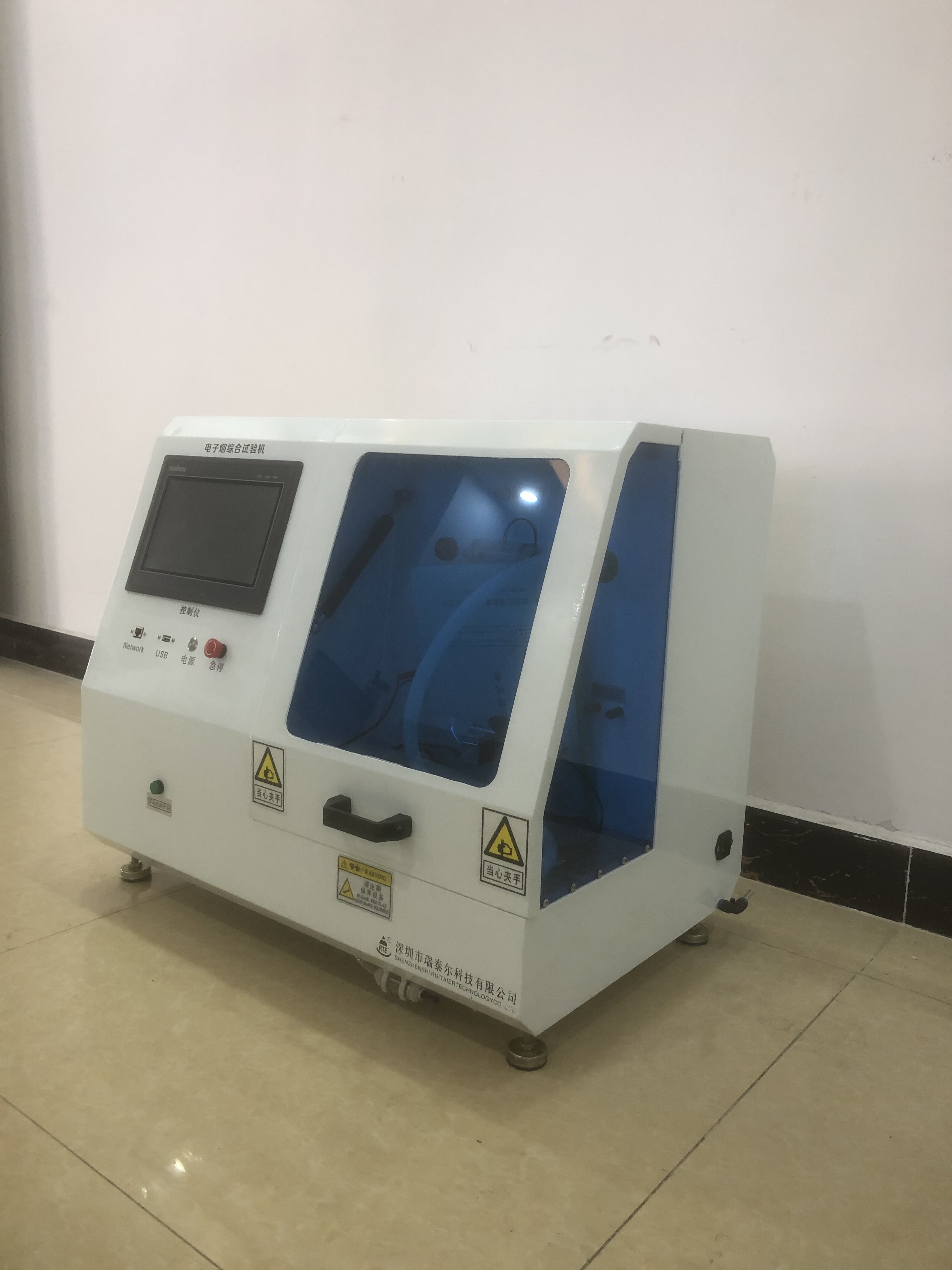

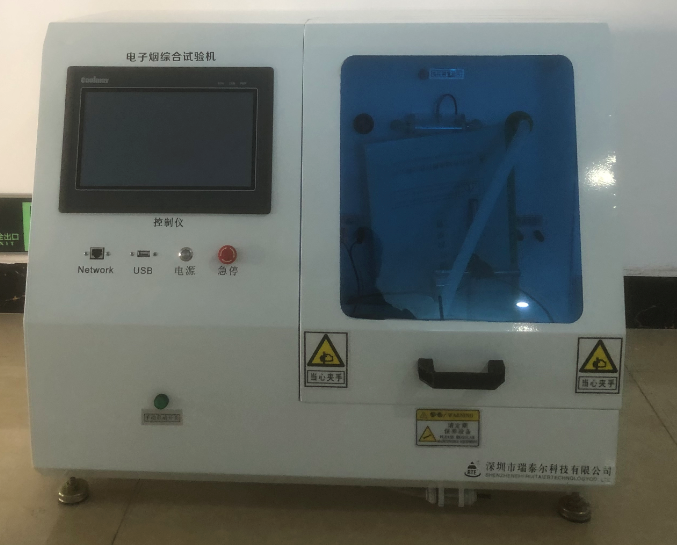

電子煙綜合試驗機
一、產品介紹：
本機用于測試電子煙和煙油，采用氣缸活塞式吸氣，通過設置相應的吸煙持續時間，吸煙體積和吸煙次數，來判定電子煙是否合格，適用于小功率電子煙。
規格參數
工位 | 1工位 |
吸氣方式 | 氣缸活塞式（用1個氣缸） |
吸煙體積 | 100ML (供方需確保設置的體積和實際一致誤差不能超過1ml) |
持續時間 | 1-9.9 Seconds(供方需保證在50-150ml的單口體積下達到相應設置參數值 |
每口間隔 | 1-999 Seconds |
吸煙口數 | 1-999s |
動力 | 步進電機（6N/M)+PLC |
氣缸推拉機構 | 滾珠絲桿 |
觸摸屏計數器 | 技術可設定，到達設定的次數自動 |
煙霧濃度測試 | 煙霧濃度范圍：0-99%（可標定） |
特殊功能 | 可以一次性設置如下過程：（容積自動控制） 例如設置60ml每口持續3秒每口間隔5秒，總共吸300口，每50口間隔10分鐘。 電流 電壓曲線顯示，USB導數據保存打印。 |
顯示及控制方式 | 觸摸屏+PLC+自編程序 |
電源 | 1∮、AC220V |

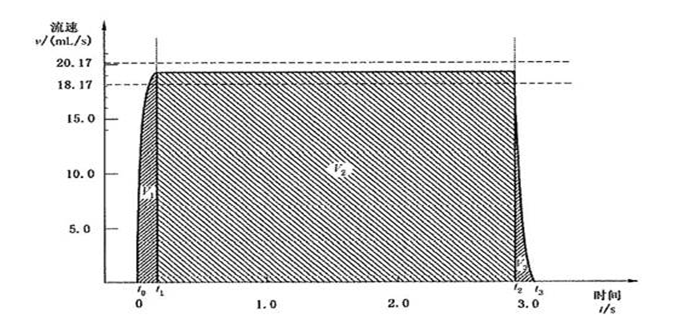

抽吸流量圖 吸煙機的抽吸流量圖尾矩形。測量時，應確認抽吸容量達到17的要求，并在吸煙機抽吸端口和測量裝置間的氣路中串聯（1000±50）Pa壓降標準件。典型不帶樣品抽吸流量圖如下圖.1。圖.1中，氣流速上升（t0~t1）和下降（t2~t3）時曲線所圍成區域的面積V1+V3不得超過圖形V1+V2+V3總抽吸容量的10%，最大氣流速應處于18.17ml/s~20.17ml/s之間。最大氣流速穩定期間時長（t1~t2）應不少于2.4s。流量圖上升和下降部分的拐點均不應多于一點，所有點上均不應有反向氣流。
說明：
t0----由抽吸引起氣流速度開始升高的時間；t1----氣流速度達到最高的時間；t2----由停止抽吸導致氣流速度開始下降的時間；t3----氣流速度下降至零的時間；V1----氣流速度隨時間變化上升段圍成的面積；V2----氣流速度達到最大且保持穩定時段圍成的面積；V3----氣流速度隨時間變化下降段圍成的面積；
27. 用“抽吸引擎”形成抽吸；
28. 由步進電機驅動并且由計算機控制的精密針筒（引擎）會給出準確的體積和抽吸口型圖，有ISO正弦曲線和方形波兩種可用形狀。 抽吸流量圖 吸煙機的抽吸流量圖尾矩形。測量時，應確認抽吸容量達到17的要求，并在吸煙機抽吸端口和測量裝置間的氣路中串聯（1000±50）Pa壓降標準件。典型不帶樣品抽吸流量圖如下圖.1。圖.1中，氣流速上升（t0~t1）和下降（t2~t3）時曲線所圍成區域的面積V1+V3不得超過圖形V1+V2+V3總抽吸容量的10%，最大氣流速應處于18.17ml/s~20.17ml/s之間。最大氣流速穩定期間時長（t1~t2）應不少于2.4s。流量圖上升和下降部分的拐點均不應多于一點，所有點上均不應有反向氣流。
